Các loại trạm biến áp và cách làm việc an toàn

Để công trình thực sự phát huy hiệu quả, đảm bảo đầy đủ nguồn cung cấp điện năng, cần thiết phải được các đơn vị có chuyên môn trong lĩnh vực cơ điện tư vấn, thiết kế, xây dựng, lắp đặt trạm biến áp. Ta có thể thấy các loại trạm biến áp được dùng ở mọi nơi, từ máy biến áp dân dụng dùng trong quạt điện đến máy biến áp dùng để ổn áp hoặc dùng trong các main board điện tử….

Trạm biến áp là gì?

Trạm biến áp là thiết bị tĩnh điện có tác dụng dùng để truyền tải năng lượng hoặc tín hiệu điện xung quanh chiều giữa các mạch điện thông qua hiện tượng cảm ứng điện từ.

Trạm biến áp là nơi đặt máy biến áp và các thiết bị phân phối điện khác nhằm tạo nên một hệ thống truyền tải điện năng hoàn chỉnh làm nhiệm vụ cung cấp điện.

Tác dụng của máy hay trạm biến áp là để truyền tải công suất điện lớn từ nơi sản xuất đến nơi tiêu thụ. Biến áp giúp hạn chế tổn thất công suất điện năng và giảm giá thành đầu tư đường dây tải điện.

Thiết kế, xây dựng các loại trạm biến áp là hạng mục không thể thiếu đối với bất cứ khu công nghiệp, nhà máy, tòa nhà cao tầng nào hiện nay. Đây là phần việc quan trọng trong hệ thống điện nặng của các đơn vị thầu cơ điện.

Cấu tạo của trạm biến áp

Có rất nhiều các loại trạm biến áp khác nhau, mỗi loại trạm biến áp đều có những đặc điểm cấu tạo khác nhau, tuy nhiên tất cả các trạm biến áp đều gồm những bộ phận sau:

- Máy biến áp

- Hệ thống thanh cái, dao cách ly

- Hệ thống chống sét nối đất

- Hệ thống điện tự dùng

- Khu vực điều hành

- Khu vực phân phối

Các loại trạm biến áp

Trạm biến áp ngoài trời

Trạm biến áp đặt ngoài trời là những trạm biến áp trung gian có công suất lớn, có máy biến áp và các thiết bị của trạm mang kích thước khá lớn cho nên không gian xây dựng trạm biến áp cần diện tích rộng. Tuy nhiên khi xây dựng các loại trạm biến áp này ngoài trời gây ra một số bất lợi mà trước hết có thể nhìn thấy được là gây mất mỹ quan, không phù hợp với các khu đô thị chỉ phục vụ chủ yếu trong các nhà máy, nhà xưởng công nghiệp hay các khu sản xuất cần công suất điện năng lớn.

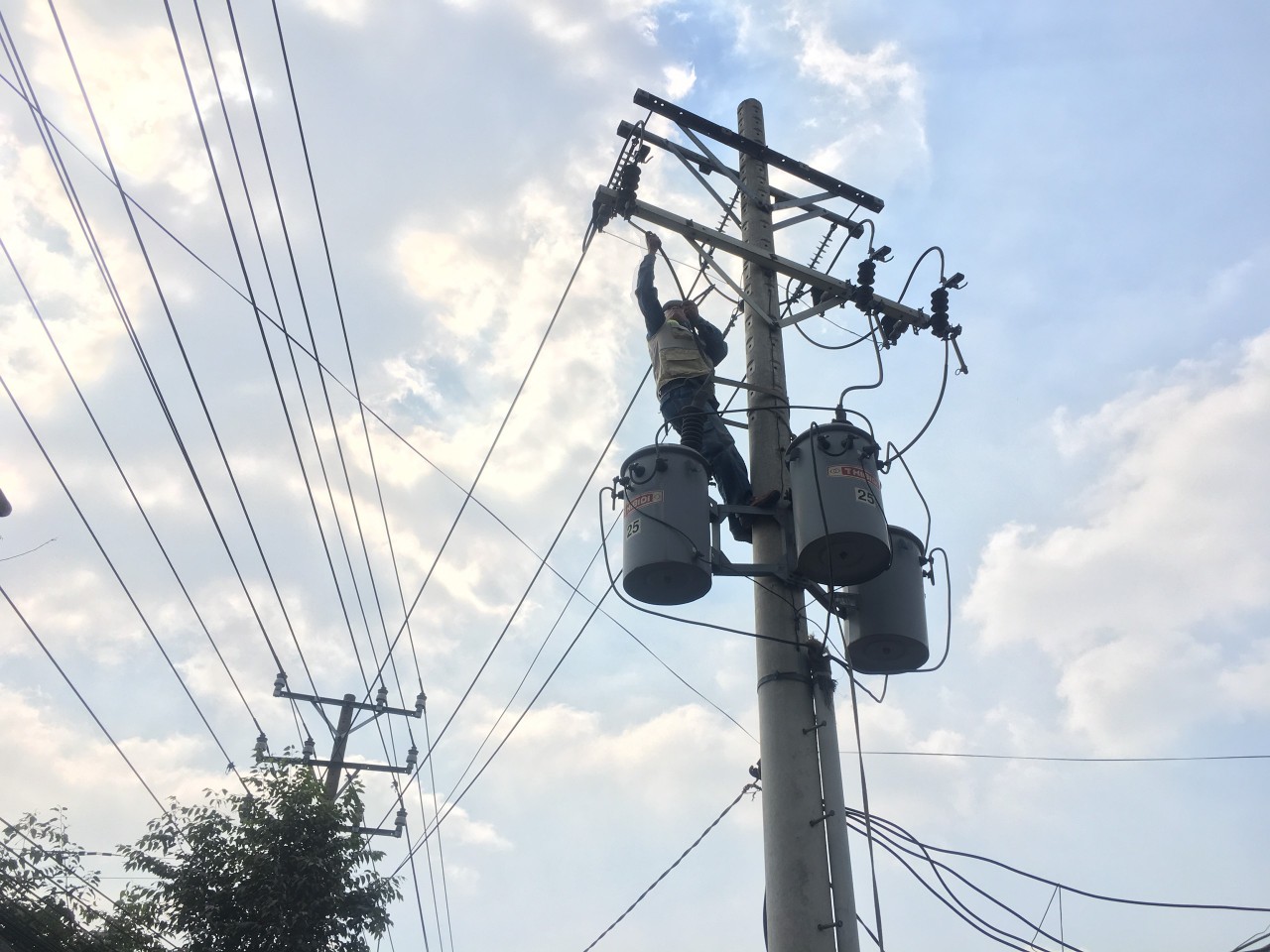

Trạm treo

Là trạm mà toàn bộ các thiết bị cao hạ áp và máy biến áp đều được treo trên cột. MBA thường là loại môt pha hoặc tổ ba máy biến áp một pha. Tủ hạ áp được đặt trên cột. Trạm này thường tiết kiệm không gian nên thường được dùng làm trạm công cộng cung cấp cho một vùng dân cư. Máy biến áp của trạm treo thường có công suất nhỏ (3×75 kVA), cấp điện áp 15¸22/0,4 kV. Tuy nhiên loại trạm này thường làm mất mỹ quan thành phố nên về lâu dài loại trạm này không được khuyến khích dùng ở đô thị.

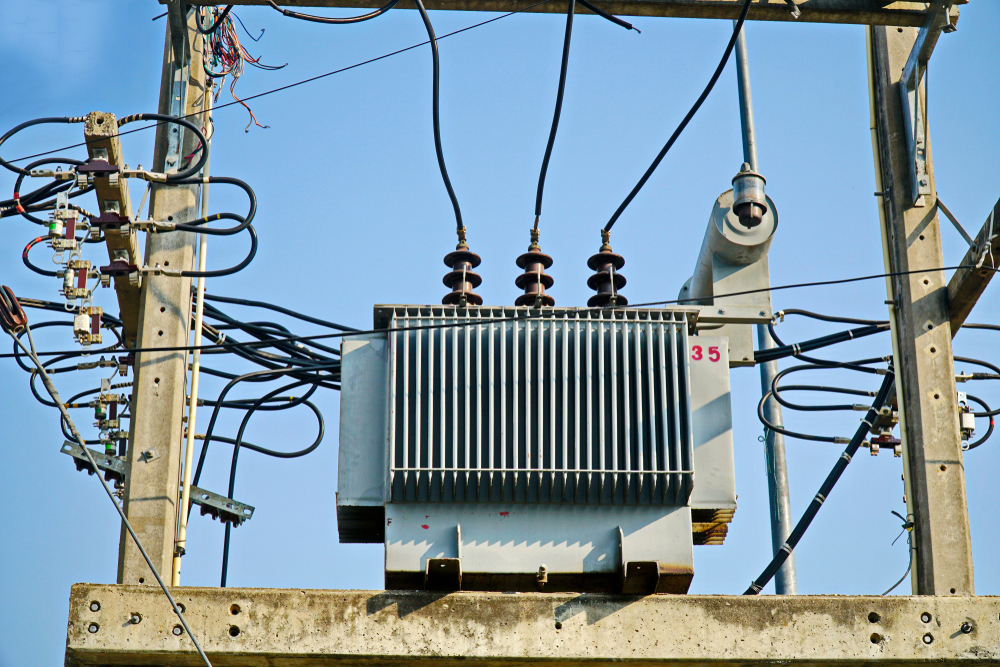

Trạm giàn

Trạm giàn là loại trạm mà toàn bộ các trang thiết bị và máy biến áp đều được đặt trên các giá đỡ bắt giữa hai cột. Trạm được trang bị ba máy biến áp một pha (3×75 kVA) hay một máy biến áp ba pha (400 kVA), cấp điện áp 15 22 kV /0,4 kV. Thiết bị đo đếm có thể đặt tại phía trung áp hay phía hạ áp. Tủ phân phối hạ áp đặt trên giàn giữa hai cột. Đường dây đến có thể là đường dây trên không hay đường cáp ngầm. Trạm giàn thường cung cấp điện cho khu dân cư hay các phân xưởng.

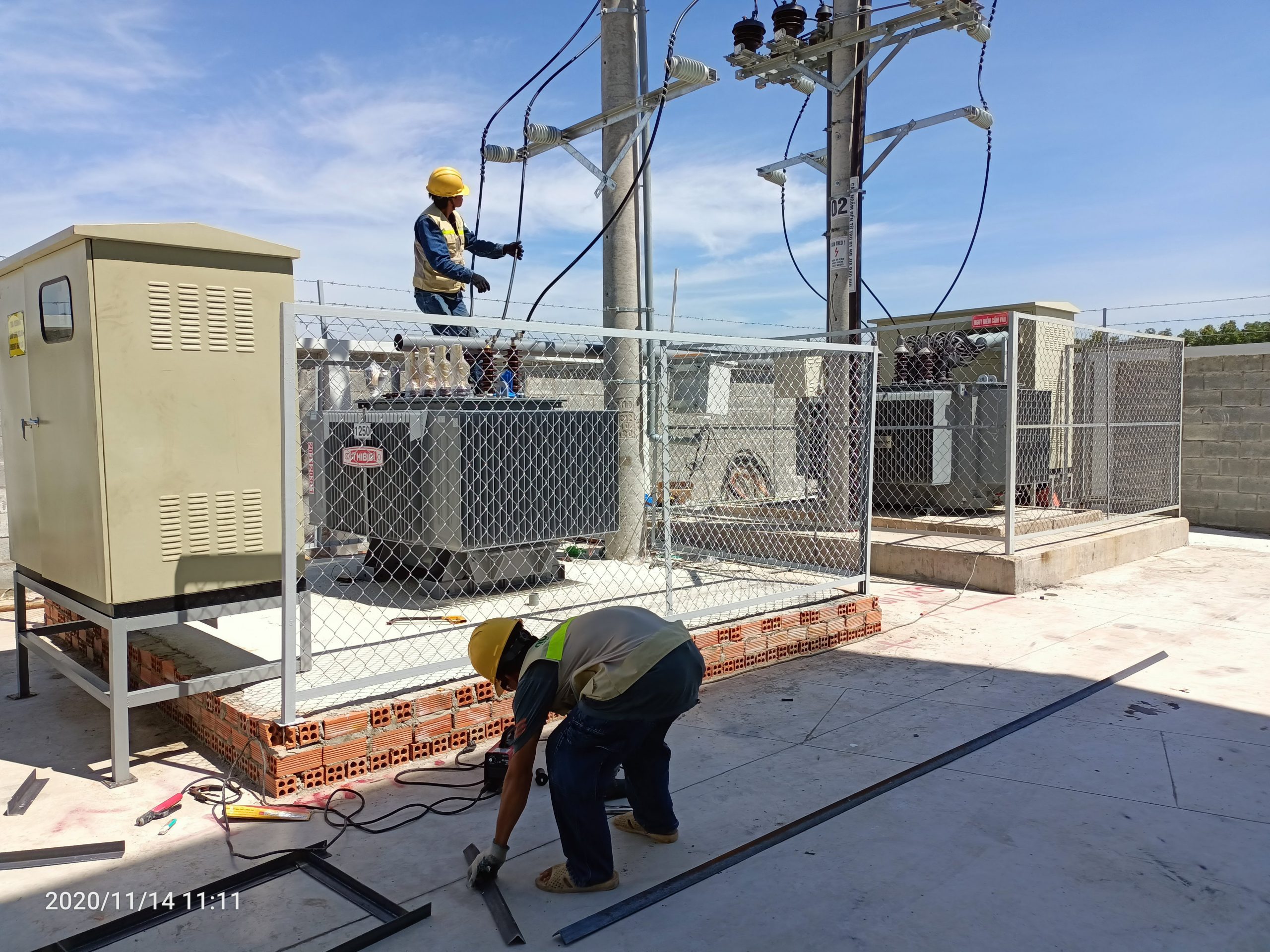

Trạm nền

Trạm nền thường được dùng ở những nơi có điều kiện đất đai như ở vùng nông thôn, cơ quan, xí nghiệp nhỏ và vừa. Đối với các loại trạm biến áp nền, thiết bị cao áp đặt trên cột, máy biến áp thường là tổ ba máy biến áp một pha hay một máy biến áp ba pha đặt bệt trên bệ ximăng dưới đất, tủ phân phối hạ áp đặt trong nhà. Xung quanh trạm có xây tường rào bảo vệ. Đường dây đến có thể là cáp ngầm hay đường dây trên không. Thiết bị đo đếm có đặt ở phía trung áp hay phía hạ áp.

Trạm biến áp trong nhà

Trạm biến áp trong nhà là loại trạm được sử dụng phổ biến và nhiều nhất hiện nay bởi nó phù hợp xây dựng và cung cấp điện năng ở những khu vực đô thị đông dân cư lại không ảnh hưởng đến mỹ quan với kích thước hợp có thể đặt trong nhà kín đảm bảo an toàn cho người dân xung quanh. Trạm biến áp trong nhà có nhược điểm chi phí xây dựng tốn kém nếu trạm sử dụng đòi hỏi công suất lớn. Do khối hình và kết cấu thô kệch nên dễ gây mất thẩm mỹ kiến trúc. Bên cạnh nhược điểm lớn nhất về chi phí, chủ đầu tư không nên bỏ qua các ưu điểm của các loại trạm biến áp này. Trạm biến áp trong nhà được phân chia thành 3 loại:

Trạm kín

Trạm kín là loại trạm mà các thiết bị điện và máy biến áp được đặt trong nhà. Trạm kín thường được phân làm trạm công cộng và trạm khách hàng.

- Trạm công cộng thường được đặt ở khu đô thị mới để đảm bảo mỹ quan và an toàn cho người sử dụng.

- Trạm khách hàng thường được đặt trong khuôn viên của khách hàng. Khuynh hướng hiện nay là sử dụng bộ mạch vòng chính (Ring Main Unit) thay cho kết cấu thanh cái, cầu dao, có cầu chì ống để bảo vệ máy biến áp có công suất nhỏ hờn 1000 kVA.

Đối với trạm kín, đường cáp vào và ra thường là cáp ngầm .Các cửa thông gió đều có lưới để phòng xâm nhập.

Trạm trọn bộ

Đối với các loại trạm biến áp phức tạp đòi hỏi sử dụng cấu trúc nối mạng nguồn kiểu vòng hoặc tủ đóng cắt chứa nhiều máy cắt, gọt, không chịu ảnh hưởng của thời tiết và chịu được va đập, trong những trường hợp này các trạm trọn bộ kiểu kín được sử dụng. Các khối của trạm được chế tạo sẵn và được lắp đặt trên nền nhà bê tông.

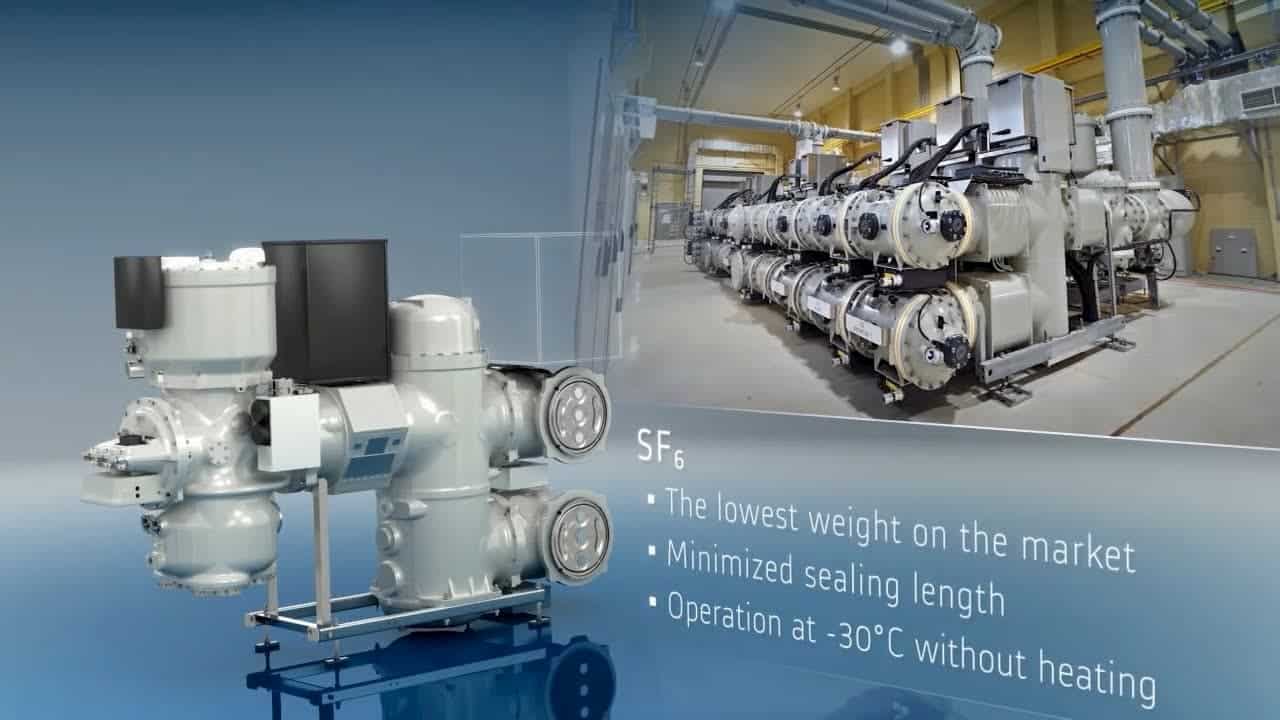

Trạm GIS

Trạm GIS thích hợp cho các thành phố lớn, nơi thường xuyên có nhu cầu cao về tiêu thụ điện, nơi tập trung nhiều cơ quan nhà nước quan trọng, đồng thời cũng là nơi hạn chế về diện tích xây dựng. Ngoài ưu điểm về diện tích xây dựng trạm, trạm GIS sử dụng thiết bị đóng cắt được cách điện bằng khí, không tiếp xúc với môi trường và bụi bẩn nên thiết bị đóng cắt công nghệ GIS rất an toàn khi vận hành, số lần bảo trì bảo dưỡng ít hơn nhiều so với trạm sử dụng thiết bị đóng cắt truyền thống. Trạm biến áp GIS là loại có công nghệ tiên tiến nhất hiện nay.

Làm thế nào để làm việc an toàn trên trạm biến áp?

Khi công việc được thực hiện ở thiết bị đang ngừng như máy phát điện, thiết bị bù đồng bộ và máy biến áp phải cắt tất cả các thiết bị đóng cắt nối với đường dây và thiết bị điện nhằm ngăn ngừa có điện bất ngờ ở thiết bị.

Cho phép tiến hành các công việc thí nghiệm máy phát điện khi máy phát đang quay không có kích từ và phải thực hiện theo quy trình thí nghiệm được phê duyệt.

Ngoài ra, khi làm việc trong môi trường có nguồn điện cao như trên các loại trạm biến áp, việc sử dụng các thiết bị bảo hộ cách điện là điều vô cùng cần thiết trong an toàn trạm biến áp. Các thiết bị bảo hộ ngành điện thật sự cần thiết trong khi làm việc với trạm biến áp. Bạn phải cần biết rõ và trang bị cho mình những thiết bị ngành điện thiết yếu nhất bởi nó không chỉ mang lại an toàn cho chính bản thân bạn mà còn cho cả những người xung quanh.
